GenCAD：一张渲染图进去，一段能改的 CAD 建模历史出来

在 CAD 里建一个零件，靠的是几十上百步操作：画草图、拉伸、倒角、布尔。每一步都带着尺寸和约束，这件事到今天还是手工活，也很占工程师的时间。

用 AI 绕过去的研究不少，但多数停在「生成一个 3D 形状」：网格、体素、点云。看着像，拿不进设计流程——改不了一个孔的直径，也没法在仿真里保住工程精度。麻省理工机械工程系的 Md Ferdous Alam 和 Faez Ahmed（DeCoDE 实验室）做的 GenCAD 换了个目标：输出的不是形状本身，是造出这个形状的整段命令历史。项目主页在 gencad.github.io，代码在 GitHub，论文挂在 arXiv:2409.16294，TMLR 2025 接收，有 OpenReview 版。摘要里给出的定位很直接：把图像输入变成参数化 CAD 命令序列，换来可编辑的 3D 形状。

一、难的地方不在渲染，在数据结构

CAD 的底子是 B-rep（边界表示）：一堆面、边、顶点，加上它们之间的拓扑和几何约束。这种表示精确、可编辑，也正是它难学——拓扑一变，命令序列就面目全非。而网格、体素、点云天生好收集、好训练，代价是把「怎么造出来的」丢掉了。

GenCAD 走参数化命令序列这条路。一段 CAD 程序被拆成一个个命令，每个命令是一个 17 维向量：1 维命令类型加 16 维参数，用不上的参数补位掩码；参数值量化成 8 位整数，这样就能当词元喂给语言模型那一套。生成出的序列再交给几何内核（实现上用 pythonocc / OpenCASCADE）重建实体，得到能打开、能改尺寸的 B-rep，而不是一坨三角面。

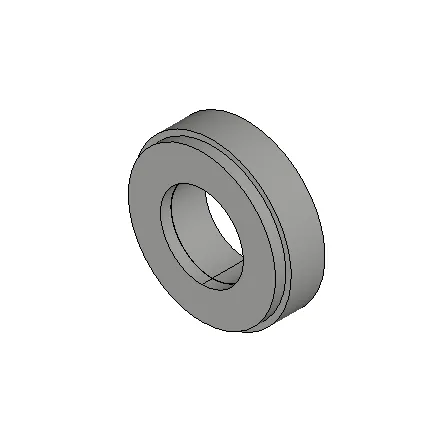

项目主页的示例渲染图：GenCAD 的输入是这类 448×448 的图像

输入的图像就是上面这种 448×448 的渲染图，也支持手绘草图。

二、四个部件拼起来

GenCAD 不是一个大网络端到端训出来的，而是四个部件分别训练：

1. CSR（命令序列重建） 用自回归 transformer 做编解码。编解码器各 4 层自注意力、8 个注意力头，把整段命令序列压成一个隐向量；解码器再把它还原成命令。这块一共 6.72 M 可训练参数。所谓自回归，是训练时按顺序一步步预测，后一个命令依赖前一个，所以长序列不至于崩掉。

2. CCIP（CAD-图像对比预训练） 对比学习，把同一零件的图像隐向量和命令序列隐向量拉近，把不匹配的推远，用的是 NT-Xent 损失。图像编码器试了 ResNet-18、更深的 ResNet 和 ViT，ResNet-18 那版整体 28.22 M 参数。训练时 CAD 编码器是冻结的，只训图像侧，所以这 28.22 M 大部分落在图像编码器上。这一步是后面所有条件生成的地基：两个模态先得对得上话。

3. CDP（CAD 扩散先验） 在隐空间上跑扩散，不在像素上跑。条件是图像隐向量，去噪 500 步。它没用图像生成里常见的 2D U-Net，因为这个空间里的样本是向量，试的是 MLP 一类的结构。

4. 解码器 把扩散出来的隐变量交回 CSR 的解码器，吐出参数化命令序列。

训练规模不算夸张，全部在单张 80GB A100 上跑：CSR 1000 个 epoch（学习率 1e-3，batch 512），CCIP 300 个 epoch，CDP 100 万步（学习率 1e-5，每 2 步累积一次梯度）。数据用 DeepCAD 数据集，178,238 个 CAD 模型。

三、实测数字

论文的评测分三块，对照组都是同一数据集上的公开基线。

命令重建（对比 DeepCAD 的自编码器）：命令类型准确率 µcmd 99.51% 对 99.36%，参数值准确率 µparam 97.78% 对 97.59%，平均 Chamfer 距离 0.762 对 0.783，无效形状比例 3.32% 对 3.44%。提升幅度不大，论文的解释是自回归编码在长序列上更稳。

图像检索 CAD 程序：

候选池规模	GenCAD 命中率	ResNet-18 图像相似度
10	98.49%	77.70%
128	91.41%	19.26%
1024	70.28%	5.21%
2048	60.77%	3.91%

池子放大到 2048 个 CAD 程序还能命中六成，论文说比纯图像相似度准 15 倍以上。论文把检索当成独立的一块成果，理由是「拿渲染图反查建模程序」在 CAD 社区里是长期没解决的问题。主页上的演示更直观：从约 7000 个 CAD 程序里挑出最像的前 3 个。

生成质量（COV 越高越好，MMD、JSD 越低越好）：GenCAD 无条件 78.27 / 1.44 / 3.94，图像条件 81.37 / 1.38 / 3.49，草图条件 82.59 / 1.33 / 3.53。对照的 DeepCAD 是 78.13 / 1.45 / 3.76，SkexGen 78.17 / 1.55 / 4.89，ContrastCAD 78.93 / 1.44 / 3.67。Brepgen 的 MMD、JSD 更好（1.05 / 1.22），但 COV 只有 73.10——保真度上去了，多样性掉了。FID 方面 GenCAD 图像条件版是 0.13，无条件 0.22、草图条件 0.32，DeepCAD 是 0.87。

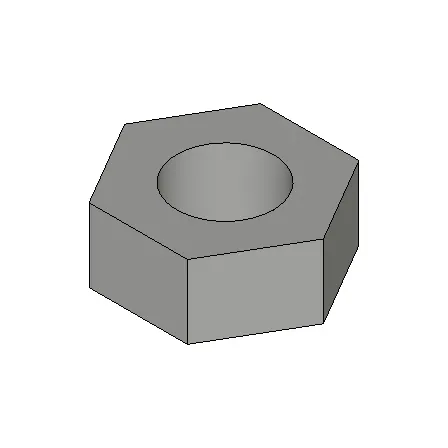

样本多样性示例：同一张输入图像可以生成多个不同的 CAD 结果

四、三种用法

主页上有一段官方演示视频，把「图像进、CAD 程序出」的过程串起来看更直观。

条件生成是主线：给图像或草图，出建模历史。论文另外演示了两件附带的事。一是同一张图能出多个解——扩散模型本来就带随机性，做方案时想要的正是「多给几个思路」。二是检索：把一张渲染图丢进去，从几千个 CAD 程序里按概率排出最像的几个。

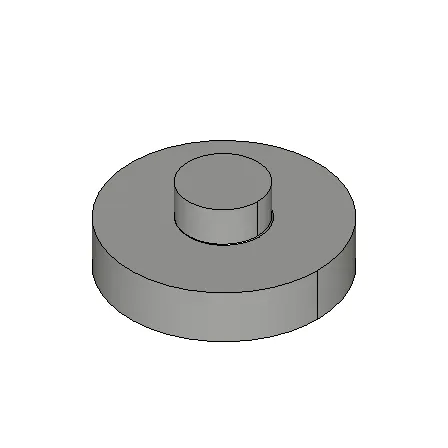

同图多解的另一个示例

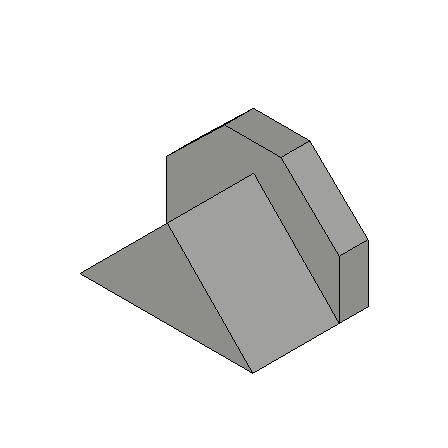

图像检索示例：输入渲染图，从 CAD 库中找回匹配的建模程序

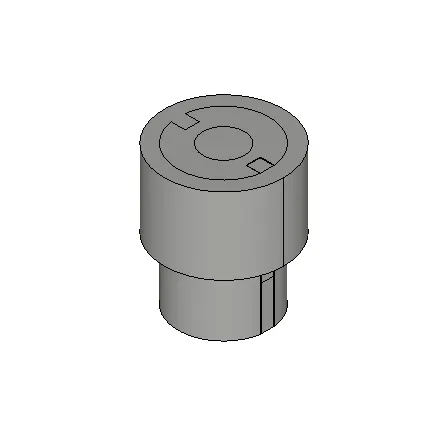

检索示例：候选池很大时仍能挑出形态相近的 CAD

五、短板与上手

论文自己承认的短板是数据：DeepCAD 里的命令相对简单，真实工程里那套复杂特征还没覆盖，团队下一步打算构建更贴近实际的 CAD 数据集。所以现在的 GenCAD，更像把「CAD 程序也能像语言一样生成」这条路验证通了，离替代建模师还有距离。

想自己跑一遍，代码是开源的。作者的主页在 ferdous-alam.github.io，GitHub 是 ferdous-alam。数据集和预训练权重放在 Google Drive，链接在仓库 README 里；环境可以走 Docker，也可以 conda 手动装：

conda create -n gencad_env python=3.10 -y
conda activate gencad_env
conda install -c conda-forge pythonocc-core=7.9.0
pip install -r requirements.txt

训练按三段跑，对应上面四块里的前三块：

python train_gencad.py csr -name test -gpu 0
python train_gencad.py ccip -name test -gpu 0 -cad_ckpt "model/ckpt/ae_ckpt_epoch1000.pth"
python train_gencad.py dp -name test -gpu 0 -cad_emb 'data/embeddings/cad_embeddings.h5' -img_emb 'data/embeddings/sketch_embeddings.h5'

推理在无头服务器上要套一层 xvfb，导出渲染图加 -export_img；仓库里还附了个 stl2img.py，把 STL 批量转成 PNG。README 的评测那一节，目前还写着 Coming soon。

如果你的期待是让 AI 参与设计，而不是把设计师换掉，这类「输出命令序列」的路线值得盯住：改一个参数，模型还是那个模型，不用整块重新生成。
