自制"派对模式"自走老鼠机器人：会尖叫、会摇摆的 Arduino DIY 项目

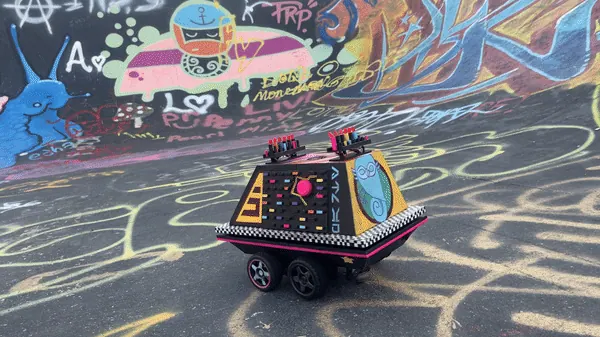

这是一个能自主行驶、会尖叫、还能开派对的”老鼠机器人”（Mouse Droid）。作者的灵感很简单：如果《星球大战》里热爱涂鸦和狂欢的 Sabine Wren 收养了一只老鼠机器人，会是什么样？ 答案显然是——给它喷上涂鸦，再装个蹦迪模式。
项目概览
| 项目 | 信息 |
|---|---|
| 作者 | heychaostheory |
| 分类 | 电路 / Arduino |
| 发布时间 | 2026年9月7日 |
| 难度 | 中高级（涉及焊接、3D打印、Arduino编程） |
| 核心功能 | 自走避障 + 尖叫音效 + LED 派对灯光 |
| 授权 | 代码 MIT / 3D文件 CC BY-NC 4.0 |
一、主要材料
电子件：
-
Arduino UNO
-
DFPlayer Mini（⚠️ 别买山寨版，山寨的从来不好使）
-
8GB micro SD 卡
-
8 欧姆扬声器
-
L298 电机驱动
-
超声波传感器
-
5V 降压模块（buck converter）
-
12 颗 5mm 红色 LED
-
7.4V 锂电池
-
6x6x6mm 轻触开关 + 翘板开关
机械件：
-
底盘（Chassis）
-
TT 电机 ×2 + 车轮 ×4
-
万向轮（Caster）
-
25mm 金属支撑柱 ×2
-
电阻（1000 欧 ×1、470 欧 ×12）
-
黑色 PETG 耗材
-
M3 螺栓螺母若干
外观材料：
-
彩色喷漆 / 丙烯颜料、黑色喷漆
-
卡纸/覆膜纸（做镂空模板用）
💡 重要提示： 作者建议动手前改造 3D 打印底盘——给前轮加支架、后轮改用脚轮、彻底去掉球形万向轮。这样可以跳过原底盘相关的步骤，也无需打印后轮配件。

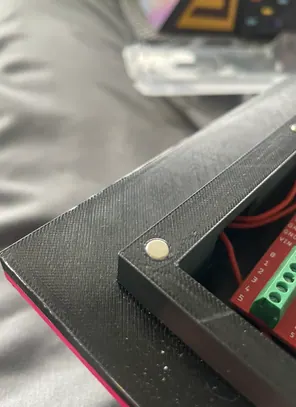

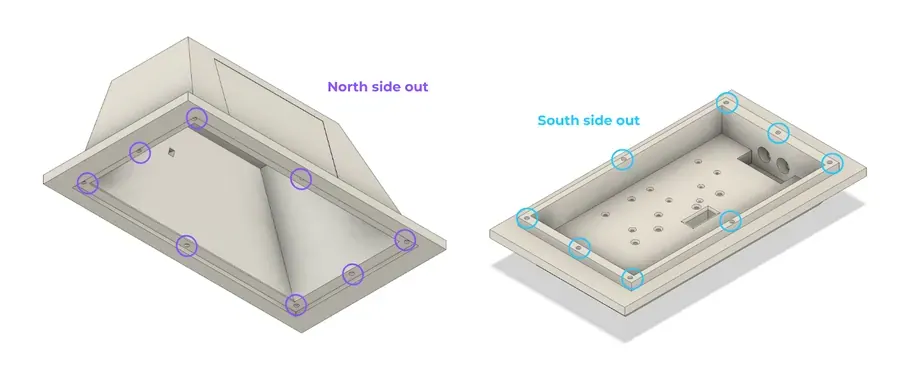

二、3D 打印组装
按作者提供的 STL 文件打印底盘与各装饰件。注意支撑柱需用 M3 螺栓固定，前轮支架与后脚轮务必对位准确。

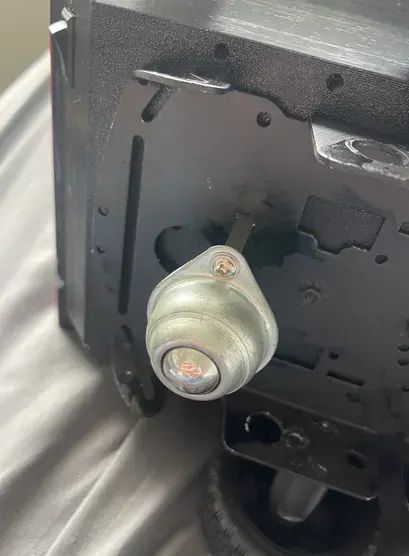

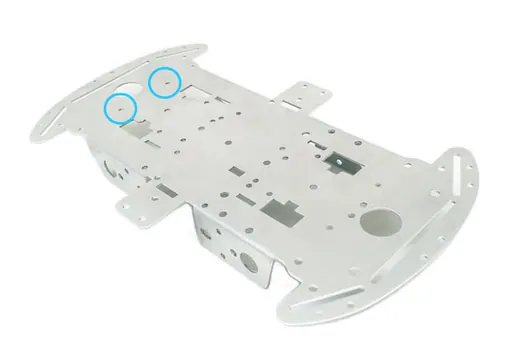

三、脚轮安装
后侧采用脚轮方案（替代原设计的球形万向轮），可显著提升行驶稳定性。

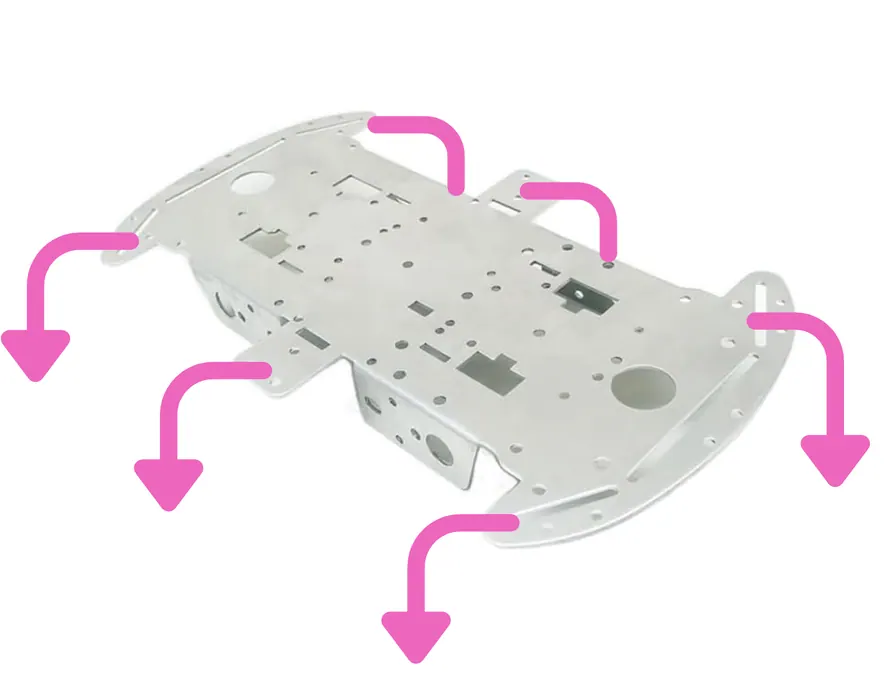

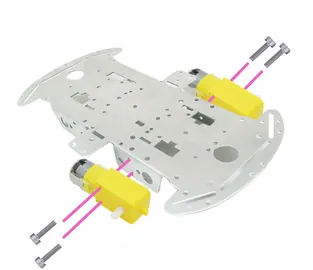

四、铝制底盘

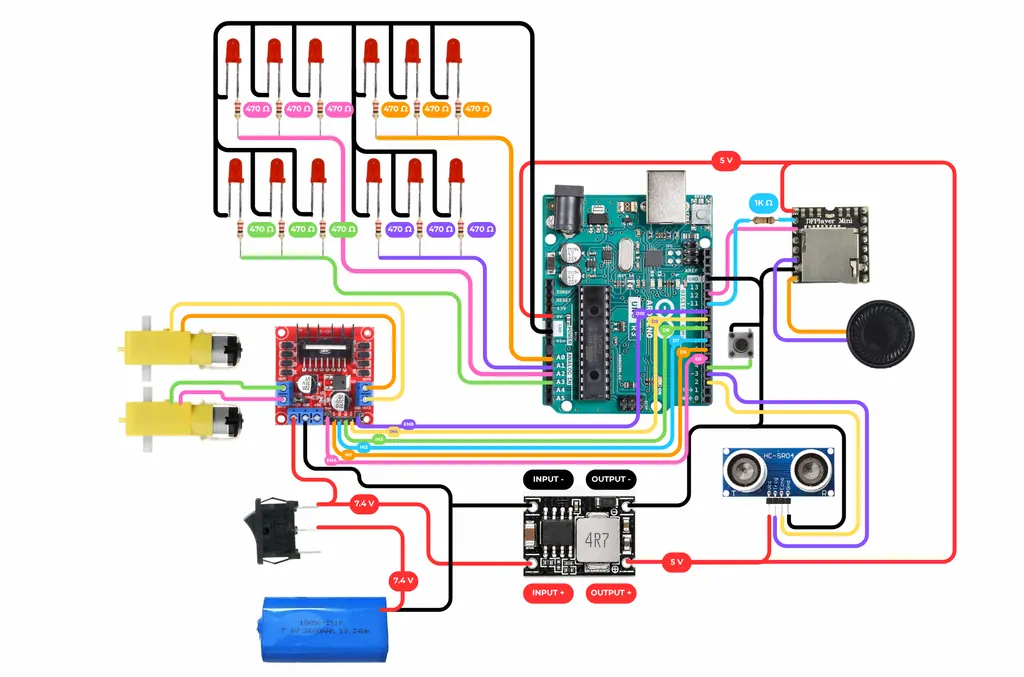

五、电路总览与接线
电源部分
BAT+ → 翘板开关输入 开关输出 → 电机驱动 12V + 降压模块输入+ BAT- → 电机驱动 - + 降压模块输入-
⚠️ 先把开关和线焊好，再焊接降压模块的线，否则装不进外壳。

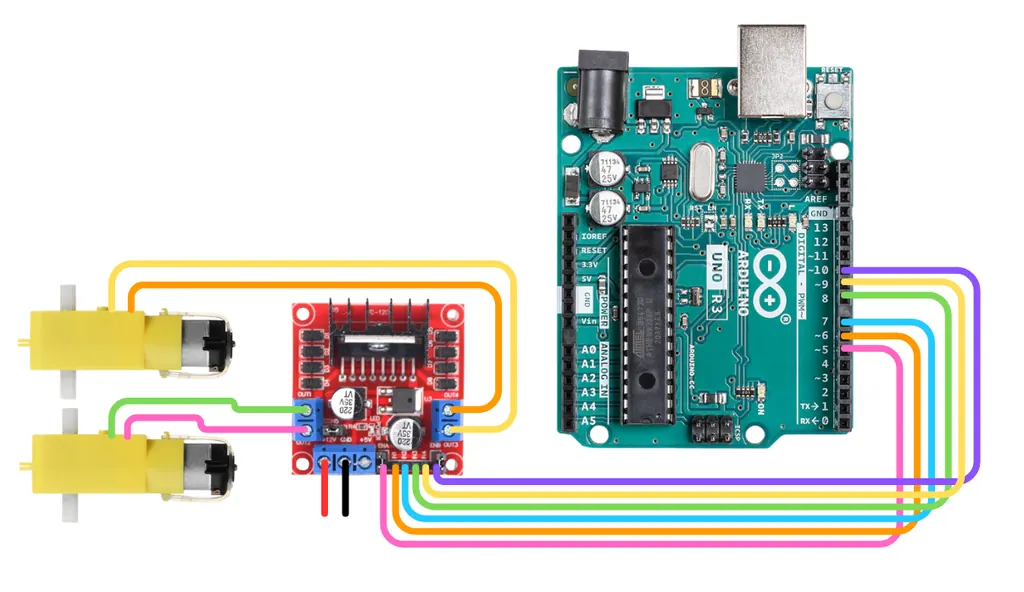

电机驱动（L298）
| 引脚 | 接到 |
|---|---|
| ENA | UNO D5 |
| IN1 | UNO D6 |
| IN2 | UNO D7 |
| IN3 | UNO D8 |
| IN4 | UNO D9 |
| ENB | UNO D10 |
| OUT1/OUT2 | 左电机 +/− |
| OUT3/OUT4 | 右电机 +/− |
若使用 UNO 螺丝扩展板（screw shield），此步骤无需焊接。
LED 灯组（分 4 组，每组 3 颗）
| 组 | 颜色 | 接到 UNO |
|---|---|---|
| A | 蓝 | A0 |
| B | 橙 | A1 |
| C | 绿 | A2 |
| D | 紫 | A3 |
LED 负极（黑线）统一接到 UNO 的 GND。
六、组装要点
-
扬声器：焊两根长线接 8 欧姆扬声器，穿过机器人顶部的孔，用热熔胶固定底部。
-
5V 供电轨：降压模块输出 → UNO 5V、DFPlayer VCC、超声波传感器等。
-
LED 安装：按图纸把 LED 穿进”顶部装饰件”，用 4 颗 18mm M3 螺栓固定，裸线束喷黑处理。
-
电子件固定：超声波传感器从底盘前端两个孔探出，用热熔胶固定；电池用魔术贴固定（方便拆卸）。
-
通电前检查：⚠️ 用万用表目视检查所有接线是否正确、有无短路——这一步不能省。
七、通电测试
-
把机器人放地上，打开开关，观察速度与避障是否符合预期。
-
可直接修改 Arduino 代码调整灵敏度与速度（代码内有注释）。
-
若某个轮子转向反了，把该电机接到电机驱动的两根线对调即可。
八、可改进方向（作者建议的 v2）
-
改进功放/扬声器，提升”派对模式”音质
-
换用压降更小的电机驱动（改善扭矩），或改用金属齿轮电机
-
CAD 设计已修正得更圆润（公开文件已更新），比作者原版更像真的老鼠机器人
-
顶部装饰件底座和轮子转接件加装 M3 热熔铜螺母，螺栓无需自攻
九、授权说明
-
Arduino 代码：MIT 许可证（可自由使用/修改/再分发，需保留版权声明）
-
3D 打印文件：CC BY-NC 4.0（可复制/修改/再混合/分享，需署名、注明修改、不得商用）
-
⚠️ 这是非官方粉丝项目：星战、Mouse Droid、Sabine Wren 等相关知识产权归各自权利人所有。上述授权仅适用于作者原创贡献，不含第三方 IP。本项目与 Lucasfilm / Disney 无关联。
